ベッセル内部の形状

高精度ベッセルの内部は、凹凸や歪みがなく、円筒と半円球のほぼ理想形状です。

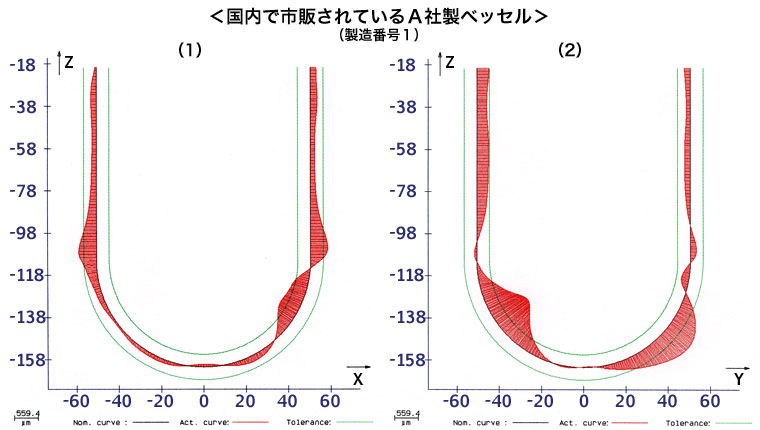

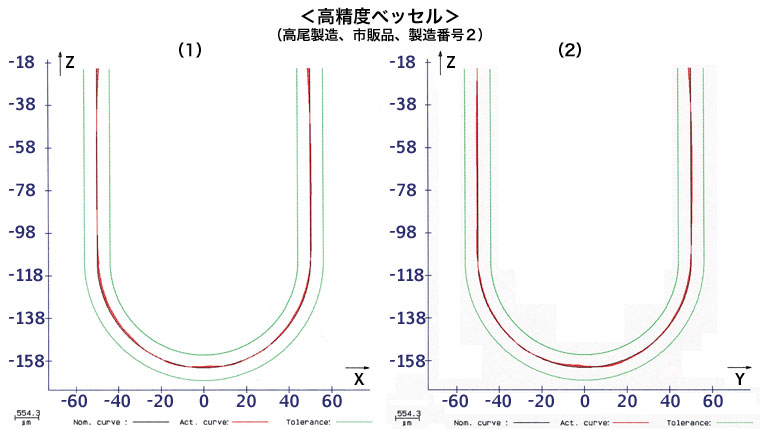

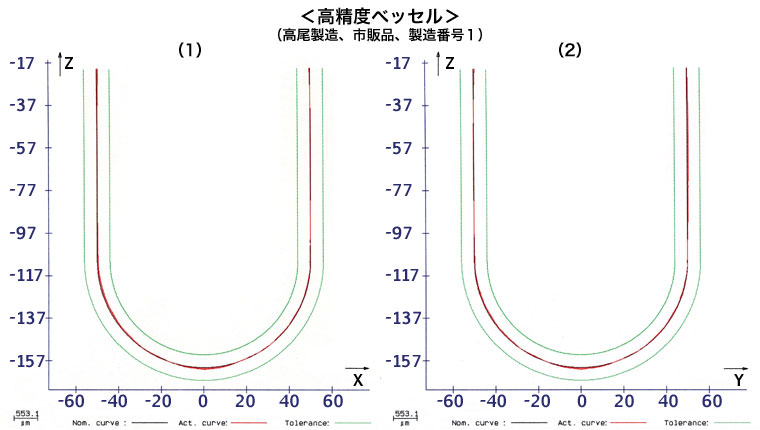

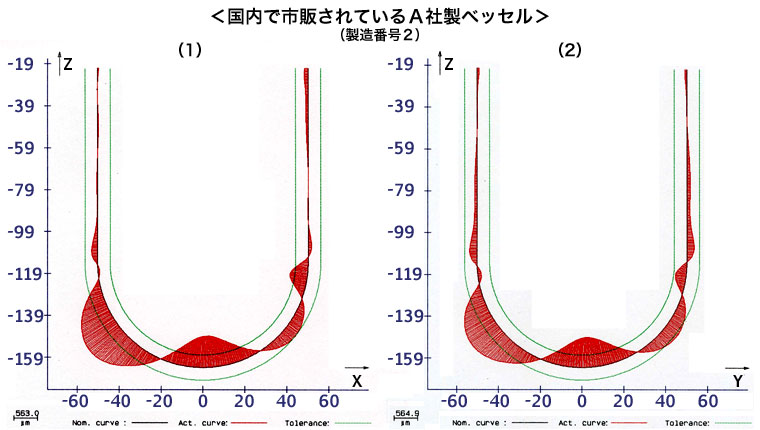

図1は、ベッセル内部の形状を三次元測定した結果です。
国内で市販されているＡ社製ベッセルは、高低差が1.5mmを超える凹凸が内壁面の随所に存在し、円筒と半円球の理想形状に対して大きなズレ(誤差)や歪みが認められます。

これに対して、高精度ベッセルは、内部全体に凹凸や歪みはなく、ベッセルの内部はほぼ理想形状です。

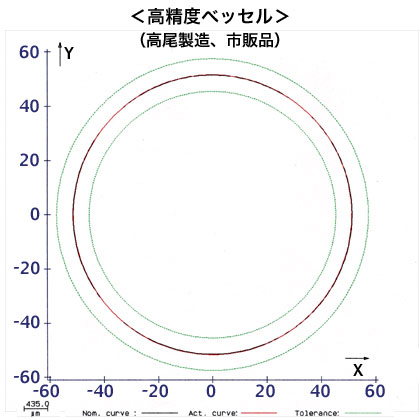

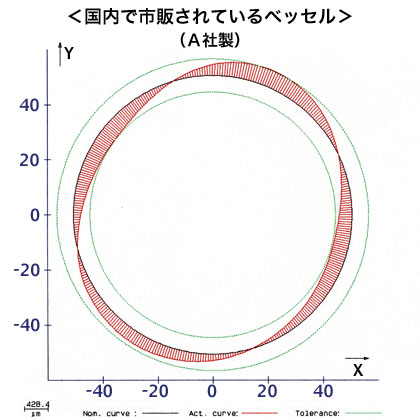

図2は、円筒内部を横断面で測定した結果です。
国内で市販されているＡ社製ベッセルは、本来あるべき円形から大きなズレ(誤差)が認められますが、高精度ベッセルは、誤差のないほぼ理想的な円形であることがわかります。
